CD5035,集成半橋和同步驅動的PWM控制器芯片,國產LM5035

CD5035替代LM5035, PWM控制器是一款前饋電 壓模式控制PWM控制器,最高工作電 壓105V。高端和低端柵極驅動器均具有 峰值2A的灌電流能力。
型  號:
  • CD5035HTS
  • CD5035WQ54
  • 品  牌:MK
  • 參考價:28.0       庫 存:99999
  • 產品描述:

    CD5035 PWM控制器是一款前饋電  壓模式控制PWM控制器,最高工作電  壓105V。高端和低端柵極驅動器均具有  峰值2A的灌電流能力。內置高壓啟動穩  壓器,其它功能包括輸入欠壓保護  (UVLO)、輸入過壓保護(OVP)、  雙模式過流保護、與外部時鐘同步功  能。可通過外部單個電阻器對振蕩器頻  率進行設置,最高設置頻率可達  1MHz。

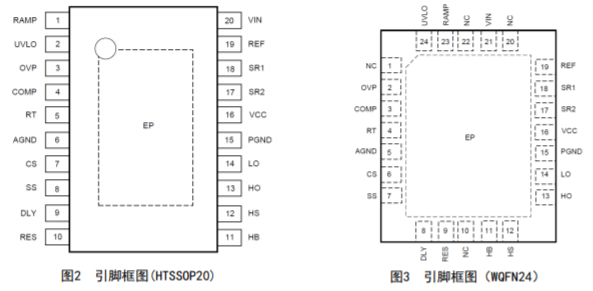

    產品特征  ? 105V、2A半橋柵極驅動器  ? 同步整流控制輸出延遲可調  ? 高壓啟動穩壓器  ? 前饋電壓模式控制  ? 單電阻設置工作頻率  ? 外同步功能  ? 輸入欠壓保護可調  ? 輸入過壓保護  ? 熱關斷保護  ? 可調軟啟動  ? 逐周期過流保護  ? 過流打嗝保護  ? 封裝形式:HTSSOP20、WQFN24

    應用領域  ? DC/DC電源







    ModelFunctionControl ModeInput VoltageTemperatureMaximum DutyPackaging formCORR TI
    CD5022Current mode boost, SEPIC And flyback control.Based on current mode control6V-60V-40~1250.9VSSOP-10LM5022
    CD5021Off-line PWM PW control
    8V-30V-40~1250.85VSSOP-8LM5021
    CD5041Cascade PWM control
    15V-90V-40~125TSSOP-16/WSON-16LM5041
    CD5032Current-mode high voltage PWM control
    13V-100V-40~1250.76TSSOP-16LM5032
    CD5020Current-mode high voltage PWM control
    13V~80V-40~1250.8VSSOP-10LM5020
    CD5020ACurrent-mode high voltage PWM control
    13V~90V-40~1250.8VSSOP-10/WSON-10LM5020A
    CD5026Current-mode active clamping PWM control
    13V~100V-40~1250.76TSSOP-16/WSON-16LM5026
    CD5030Current-mode high-voltage PWM push-pull control
    14V~90V-40~1250.5VSSOP-10/WSON-10LM5030
    CD5025Voltage source active clamping PWM controlFeedforward voltage mode control13V~100V-40~1250.8TSSOP-16/WSON-16LM5025
    CD5035Half-bridge topology power conversion PWM controlVoltage control mode13V~100V-40~1250HTSSOP-20/WQFN-24LM5035
