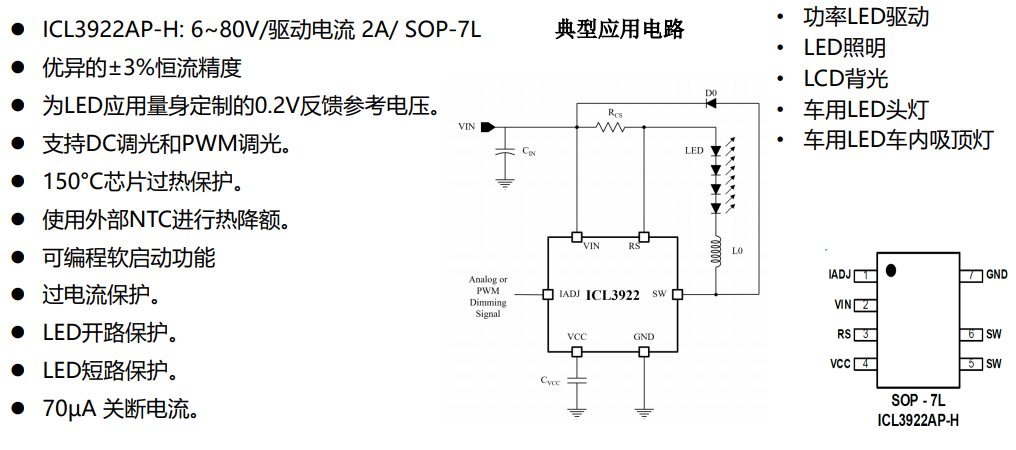

ICL3922是一款高精度、電感電流工作在連續模式下的降壓型驅動器，專為驅動大電流LED而設計，內建高壓NMOS，大大精簡了外圍元器件。芯片可在6V至80V的寬輸入電壓范圍內工作，LED驅動電流可由外部電阻設定。ICL3922采用高端電流檢測方式，通過外部電阻可以設定LED輸出的平均電流，提供優異的±3%恒流精度。芯片控制可以在沒有環路補償?shù)那闆r下，以快速響應穩定輸出電流。其200mV的低參考電壓最大限度地提高了系統效率。ICL3922可以使用模擬或外部PWM信號獨立調節LED電流，達到調光的目的。芯片內部集成了過熱保護、過電流保護、以及LED開/短路保護，大大提升了系統可靠性。

·寬輸入電壓范圍：6V至80V。·優異的恒流精度。·內建超低導通電阻高壓NMOS.為L(zhǎng)ED應用量身定制的0.2V反饋參考電壓·支持DC調光和PWM調光。150℃芯片過熱保護。使用外部NTC進行熱降額。可編程軟啟動功能。過電流保護。LED開路保護/LED短路保護。·70μA關斷電流。

車用LED頭燈·車用LED車內吸頂燈功率LED驅動·LED照明·LCD背光
