CD5025,有源箝位電壓模式PWM控制器芯片 國產替代LM5025

CD5025替代LM5025,PWM控制器是一款利用有源鉗位復 位技術實現電源轉換的電壓型PWM控制器。與 傳統的復位繞組或RDC鉗位復位技術相比,采用有源鉗位技術可以實現更高的效率和功率密度。
型  號:
  • CD5025ITS
  • CD5025IWS
  • 品  牌:MK
  • 參考價:19       庫 存:99999
  • 產品描述:

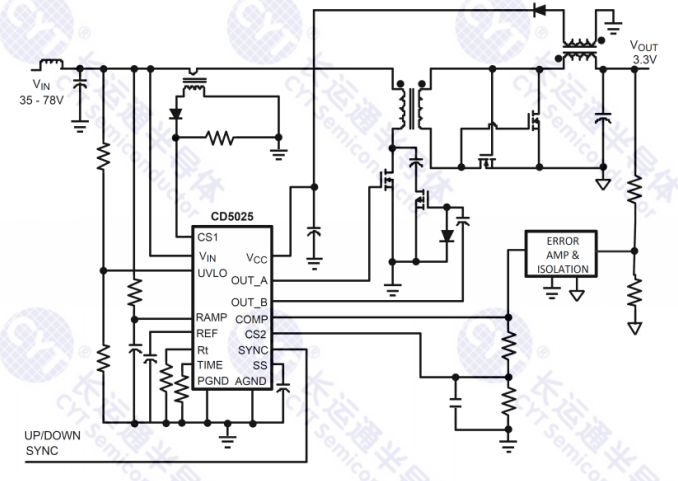

    CD5025 PWM控制器是一款利用有源鉗位復  位技術實現電源轉換的電壓型PWM控制器。與  傳統的復位繞組或RDC鉗位復位技術相比,采用有源鉗位技術可以實現更高的效率和功率密度。  該芯片提供了兩個控制輸出,主電源開關控  制(OUT_A)和有源鉗位開關控制(OUT_B)。  兩個內部復合柵極驅動器同時并聯MOS和雙極  型器件,提供出色的柵極驅動特性。該芯片可通  過單個電阻設定振蕩器頻率高達1MHz,總傳播  延時小于100ns。

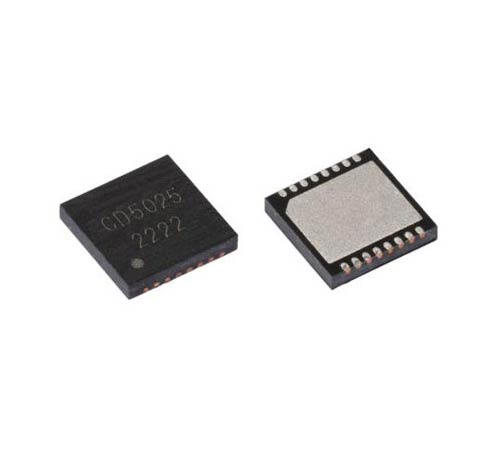

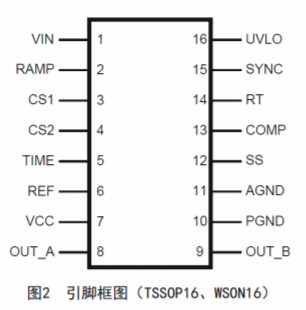

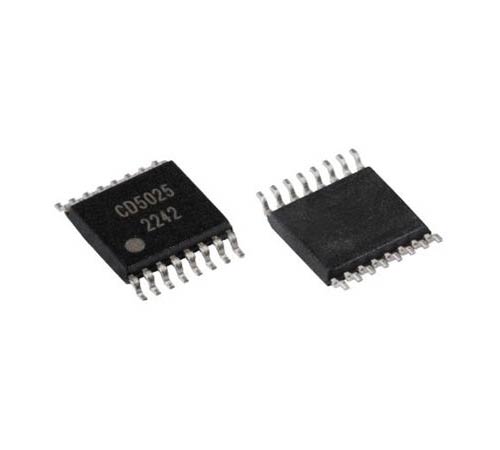

    產品特征  ? 內部啟動偏置穩壓器  ? 峰值3A復合主柵極驅動器  ? 可調輸入欠壓鎖定  ? 前饋電壓模式控制  ? 可調雙模式過流保護  ? 交疊時間或死區時間可調  ? 軟啟動時間可調  ? 前沿消隱  ? 單電阻設置工作頻率  ? 外同步功能  ? 5V參考基準電壓  ? 過熱保護  ? 封裝形式:TSSOP16、WSON16

    應用領域  ? DC/DC電源





    ModelFunctionControl ModeInput VoltageTemperatureMaximum DutyPackaging formCORR TI
    CD5022Current mode boost, SEPIC And flyback control.Based on current mode control6V-60V-40~1250.9VSSOP-10LM5022
    CD5021Off-line PWM PW control
    8V-30V-40~1250.85VSSOP-8LM5021
    CD5041Cascade PWM control
    15V-90V-40~125TSSOP-16/WSON-16LM5041
    CD5032Current-mode high voltage PWM control
    13V-100V-40~1250.76TSSOP-16LM5032
    CD5020Current-mode high voltage PWM control
    13V~80V-40~1250.8VSSOP-10LM5020
    CD5020ACurrent-mode high voltage PWM control
    13V~90V-40~1250.8VSSOP-10/WSON-10LM5020A
    CD5026Current-mode active clamping PWM control
    13V~100V-40~1250.76TSSOP-16/WSON-16LM5026
    CD5030Current-mode high-voltage PWM push-pull control
    14V~90V-40~1250.5VSSOP-10/WSON-10LM5030
    CD5025Voltage source active clamping PWM controlFeedforward voltage mode control13V~100V-40~1250.8TSSOP-16/WSON-16LM5025
    CD5035Half-bridge topology power conversion PWM controlVoltage control mode13V~100V-40~1250HTSSOP-20/WQFN-24LM5035
