CD5026,有源箝位電流模式PWM控制器芯片,國產替代LM5026

CD5026替代LM5026,PWM控制器包含利用電流模式 控制的有源鉗位和復位技術來實現功率轉換 器的所有必要功能。與傳統的鉗位繞組或 RDC鉗位和復位技術相比,采用有源鉗位技術可以實現更高的效率和功率密度。
型  號:
  • CD5026ITS
  • CD5026IWS
  • 品  牌:MK
  • 參考價:22       庫 存:99999+
  • 產品描述:

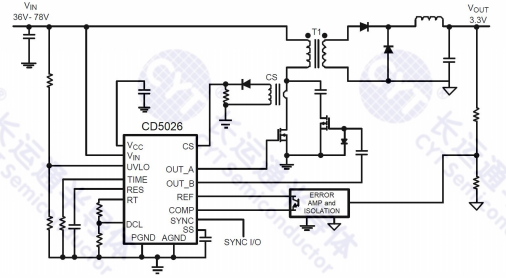

    CD5026 PWM控制器包含利用電流模式  控制的有源鉗位和復位技術來實現功率轉換  器的所有必要功能。與傳統的鉗位繞組或  RDC鉗位和復位技術相比,采用有源鉗位技  術可以實現更高的效率和功率密度。  CD5026提供了兩個控制輸出,主電源開  關控制(OUT_A)和有源鉗位開關控制  (OUT_B)。該器件可以配置為控制P溝道或  N溝道鉗位開關。主柵極驅動器具有由MOS  和雙極型器件組成的復合配置,可提供出色  的柵極驅動特性。  CD5026可在高達100V的偏置電壓下工作,  最高工作頻率可達1MHz。其它功能包括最大  占空比可調,輸入欠壓保護,逐周期電流限  制,過流打嗝式保護且延遲保護時間可調,  斜坡補償,同步輸入/輸出,軟啟動,精密基  準電壓源和過熱關斷功能。

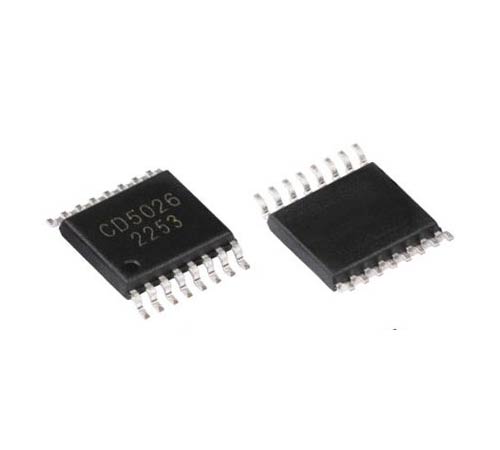

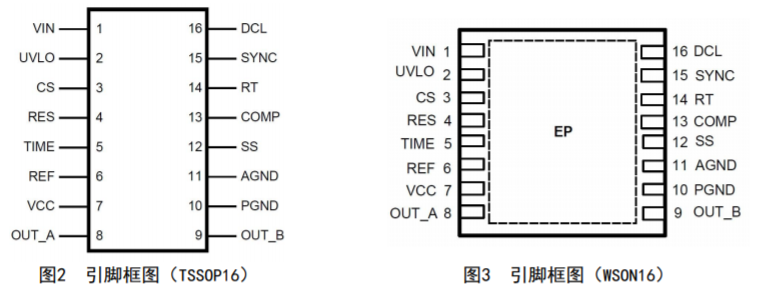

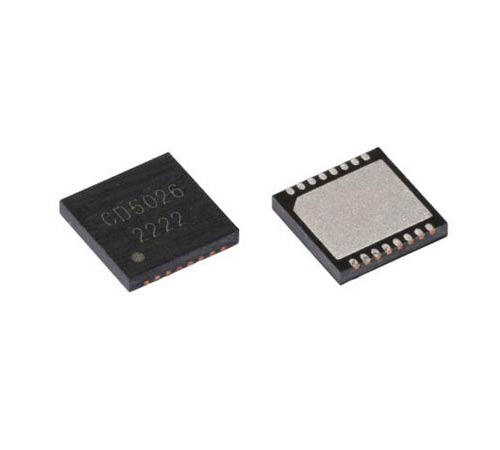

    產品特征  ? 電流控制型  ? 內部100V啟動偏置穩壓器  ? 峰值3A主柵極驅動器  ? 可調欠壓保護功能  ? 雙模式過流保護  ? 主鉗位輸出和有源鉗位輸出之間可調交疊時  間或死區時間  ? 最大占空比可調  ? 軟啟動可調  ? 前沿消隱  ? 外電阻設置振蕩器頻率  ? 頻率同步I/O功能  ? 5V高精度基準源  ? 封裝形式:TSSOP16、WSON16

    應用領域  ? DC/DC電源










    ModelFunctionControl ModeInput VoltageTemperatureMaximum DutyPackaging formCORR TI
    CD5022Current mode boost, SEPIC And flyback control.Based on current mode control6V-60V-40~1250.9VSSOP-10LM5022
    CD5021Off-line PWM PW control
    8V-30V-40~1250.85VSSOP-8LM5021
    CD5041Cascade PWM control
    15V-90V-40~125TSSOP-16/WSON-16LM5041
    CD5032Current-mode high voltage PWM control
    13V-100V-40~1250.76TSSOP-16LM5032
    CD5020Current-mode high voltage PWM control
    13V~80V-40~1250.8VSSOP-10LM5020
    CD5020ACurrent-mode high voltage PWM control
    13V~90V-40~1250.8VSSOP-10/WSON-10LM5020A
    CD5026Current-mode active clamping PWM control
    13V~100V-40~1250.76TSSOP-16/WSON-16LM5026
    CD5030Current-mode high-voltage PWM push-pull control
    14V~90V-40~1250.5VSSOP-10/WSON-10LM5030
    CD5025Voltage source active clamping PWM controlFeedforward voltage mode control13V~100V-40~1250.8TSSOP-16/WSON-16LM5025
    CD5035Half-bridge topology power conversion PWM controlVoltage control mode13V~100V-40~1250HTSSOP-20/WQFN-24LM5035
